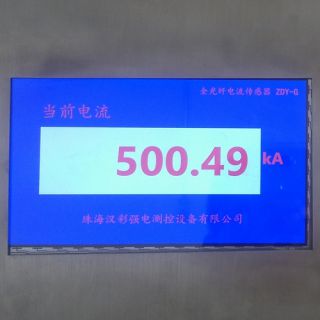

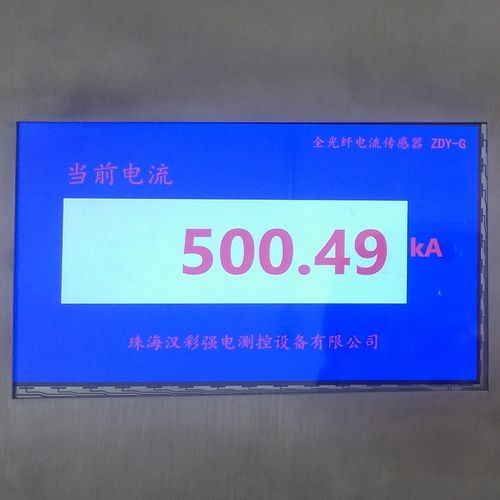

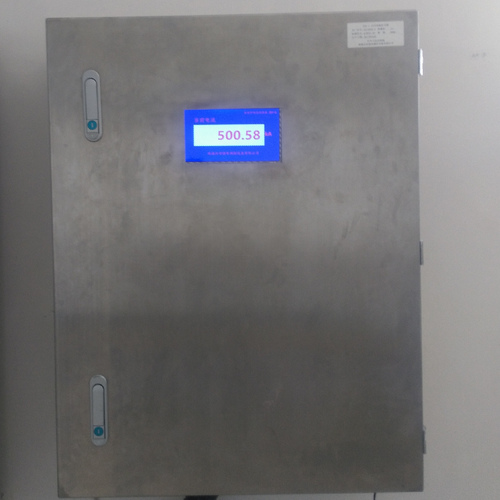

光纤电流传感器

ZDY-G型光纤电流传感器是一种新型全光纤式电流传感器，工作可靠，性能稳定，测量准确，线性度好，响应速度快，功耗极低，节能显著，具有优异的性能价格比，是一种理想的直流大电流测量和控制仪器设备。

精心设计的ZDY-G型光纤电流传感器具有独特的技术及工艺水平。

l  全光纤电流传感器在一次侧只有光纤，无任何有源光电子器件，高低压侧之间仅有光纤连接，使绝缘设计大为简化。这种新型的电流传感器设计方式确保了传感器长期可靠运行。

l  采用了科学的温度自动补偿技术，使传感器在不同环境温度下性能稳定温漂极小；

l  从原理及结构设计上解决了杂散磁场干扰问题，保证了现场测量的准确度。

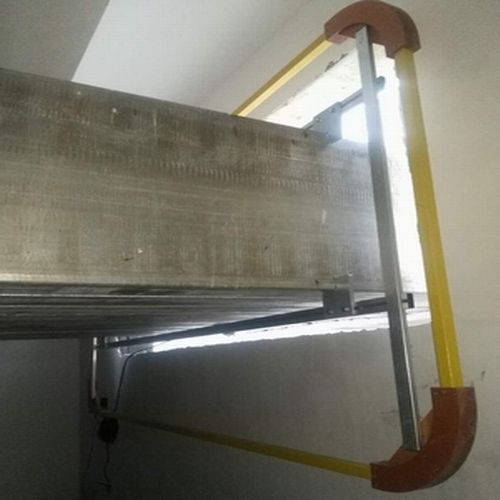

ZDY-G型光纤电流电流传感器结构小巧，无附件箱，开口方式，安装、使用、维护、校验都十分方便。

ZDY-G型光纤电流电流传感器具备测量用和控制用两种功能，适用于冶金、化工、电镀、农药、电力等领域的直流计控系统的测量和控制。

ZDY-G型光纤电流电流传感器与PF系列二次计量仪表配套使用，可组成功能齐全的直流强电系统综合测试与计量装置，可同时完成系统电流、电压和功率，以及电流小时、电压小时和电能的计量。

二、传感器基本原理

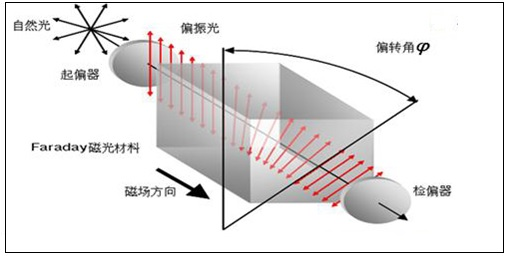

ZDY-G型光纤电流传感器采用反射式光路方案，是基于Ampere环路定律和磁光Faraday效应（如图所示）进行电流测量的，通过检测布置在载流导体周围的光纤中传输的两束偏振光间形成的相位差大小，以间接地测量电流值。其中光纤不仅起到传输信号的作用，还充当基本敏感元件的功能，因此本质上它是一种功能型光纤传感器。

三、ZDY-G型光纤传感器技术指标

产品型号：ZDY-G

测量范围：0～1000KA  (可按客户要求订制不同量程)

测量原理：法拉第磁旋光效应

准确度：±0.1% FS

偏心误差:±0.1% Fs

线性误差:±0.1% Fs

重复误差:±0.05% Fs

响应时间:＜1us

直流耐受电压：≥3kV

温度漂移：－40~+70℃全温度范围内标度因数偏差≦ ±0.1%

功耗特点： 小于50W，且与量程无关。

作测量用：负载阻抗要求大于100KΩ

输出方式：电压输出0～1V（测量信号）（或按客户要求订制）

光纤敏感环的尺寸：周长3~10米(可根据用户要求定制)

工作温度： -45～+85℃

供电电源：AC220V±10%  50HZ

重量：约20KG
