ZDY-N 型直流大电流传感器

                                                      ZDY-N型直流大电流传感器简介

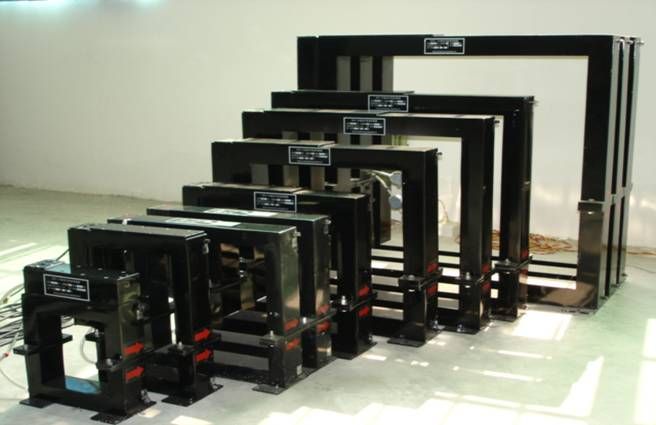

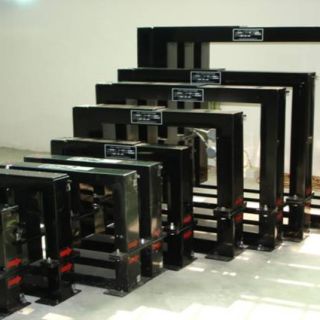

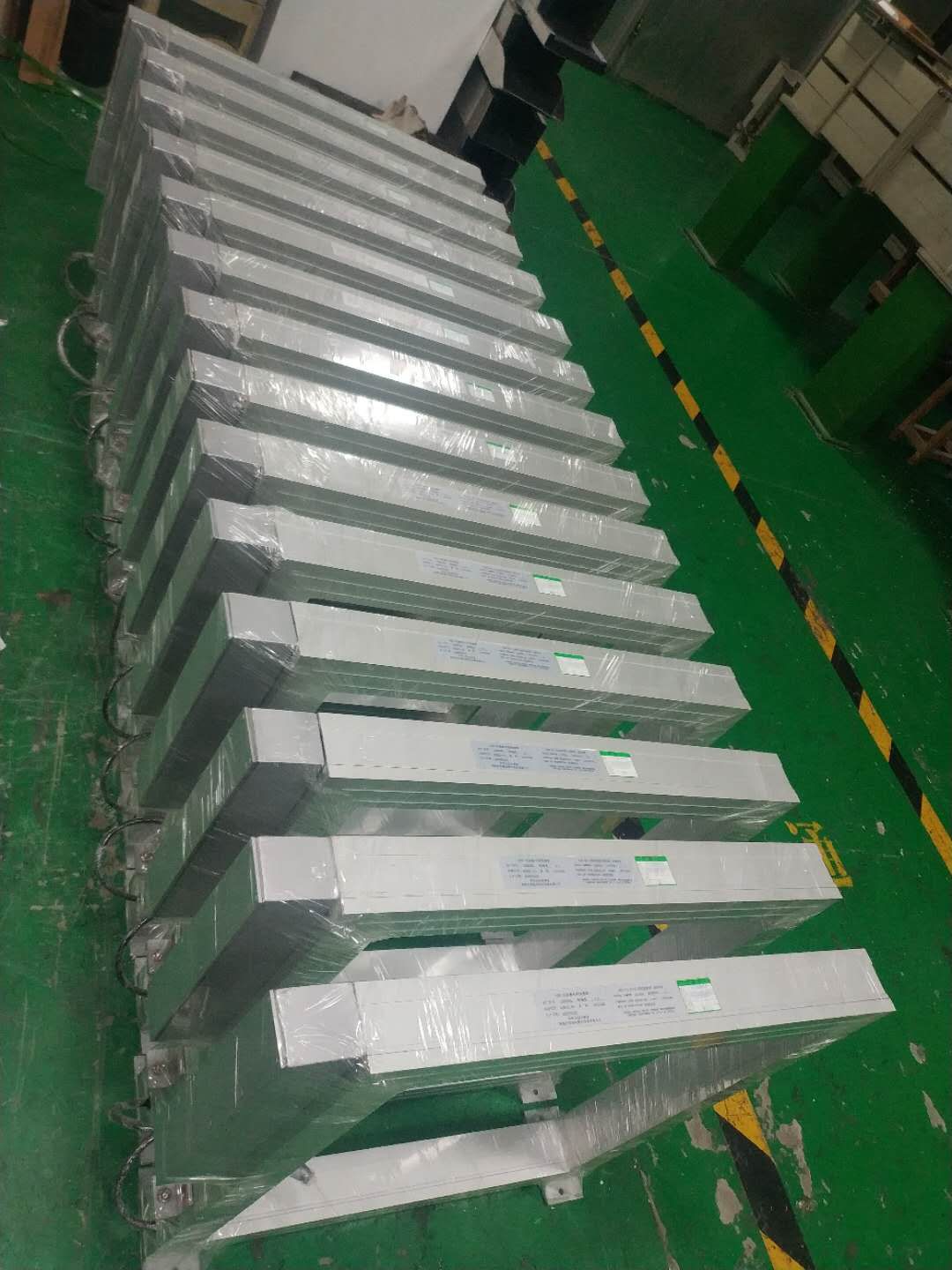

图1 ZDY-N 系列直流大电流传感器

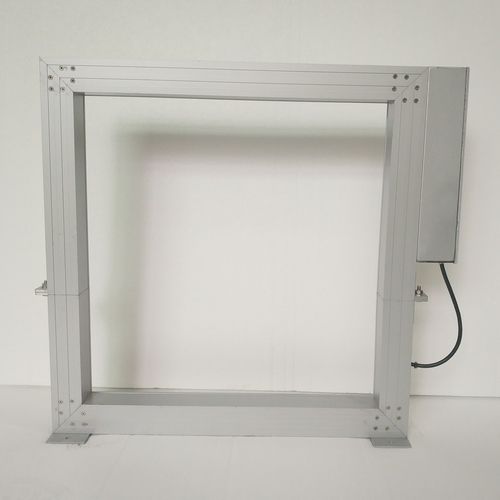

                                                                                    图2 ZDY-N 500KA直流大电流传感器

1. ZDY-N型直流大电流传感器简介

       ZDY-N型直流大电流传感器是一种新型霍尔检测式电流传感器，工作可靠，性能稳定，测量准确，线性度好，响应速度快，功耗极低，
节能显著，具有优异的性能价格比，是一种理想的直流大电流测量和控制仪器设备。

精心设计的 ZDY-N 型直流大电流传感器具有独特的技术及工艺水平。

•  采用了全密封环氧树脂封装，使经过严格筛选、技术处理的电子器件免受环境腐蚀影响，确保传感器长期可靠运行；

•  采用了科学的温度自动补偿技术，使传感器在不同环境温度下性能稳定，温漂极小；

•  从原理及结构设计上解决了杂散磁场干扰问题，保证了现场测量的准确度。

ZDY-N 直流大电流电流传感器结构小巧，无附件箱，开口方式，安装、使用、维护、校验都十分方便。

ZDY-N 直流大电流电流传感器具备测量用和控制用两种功能，适用于冶金、化工、电镀、农药、电力等领域的直流计控系统的测量和控制。

ZDY-N 直流大电流电流传感器与 PF 系列二次计量仪表配套使用，可组成功能齐全的直流强电系统综合测试与计量装置，可同时完成系统电流、电压和功率，以及电流小时、电压小时和电能的计量。

2.  技术指标

产品型号： ZDY-N

测量范围： 0 ～ 500KA 线性误差：± 0.1%Fs

测量原理：霍尔检测原理 响应时间： <1 μ s

测量精度：± 0.2% 功耗特点： 小于 5VA ，且与量程无关。

温度漂移：± 0.005%/ ℃ max 作测量用：负载阻抗要求大于 100K Ω

重复误差：± 0.05%Fs 作控制用：负载电流不得大于 1mA ，即

偏心误差：± 0.1% 负载阻抗要求大于 5K

输出方式：电压输出 0 ～ -1V （测量信号）， 0 ～ 5V （控制信号）

结构特点：开口方式，小巧，无附件箱，安装方便，安装时不必停电，环氧树脂封装，抗腐蚀与杂散磁场干扰

使用条件：环境温度 -20 ～ 60 ℃。相对湿度≤ 90% ，杂散磁场≤ 60 × 10 -4 T

优越性能：节能显著、高精度、稳定、确保长期可靠运行、过载不会损坏
