一. 产品简介

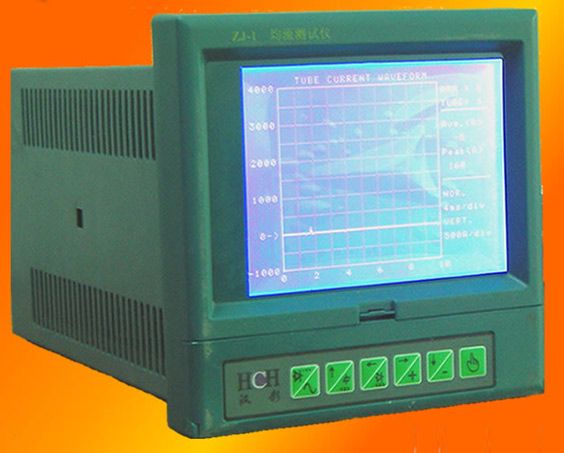

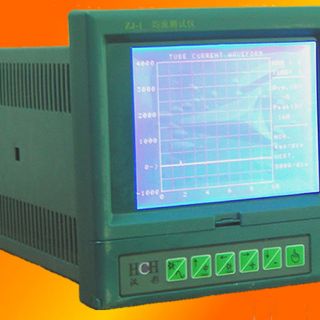

提高整流器中各元件的均流系数,可以相对延长元件使用寿命和提高整流效率。珠海汉彩强电测控设备有限公司生产的ZJ-1型均流测试仪的作用正是在整流器运行工况下测量各个整流晶闸管或二极管导通的电流值,为改善均流系数提供直接依据。ZJ-1型均流测试仪和汉彩强电测控设备有限公司生产的ZDY-J 均流传感器组合使用,其功能如下:
可以显示每个整流臂上各个元件导通电流的平均值和峰值,可以设定报警。
可以显示每个整流臂上各个元件导通电流的棒图和波形图。
可以查阅历史数据,具有通信和打印功能。各台均流测试仪可与计算机联网通信。
ZDY-J 均流传感器在每个元件支路上安装,分别测量每个元件导通电流值,将信号汇集到均流测试仪显示。
二.技术参数
(一)均流测试仪
型号: ZJ-1
电流采集精度: 1%
电流采集分辨率: 0.5%
电流采集间隔 : 640ms( 臂间 )
管电流波形采集点数 : 400点/40ms
相邻通道干扰 : <0.5%
整流臂数量(最多): 12
每个臂元件数量(最多) : 12
每个臂元件量程 : 1000A 1500A 2000A 2500A 3000A 3500A 4000A 5000A
显示屏 : 单色 320*240
报警记录存储 : 650 条溢出覆盖 , 保存5年
报警输出 : 4 常开 AC220V 3A ;DC220V 0.4A
主机问询时间 : < 40 ms
通信接口 : RS-485
(二)均流传感器
型号: ZDY-J 型
准确度 : 0.5%
响应时间 : 10uS
电流量程 : 1000A 1500A 2000A 2500A 3000A 3500A 4000A 5000A
输出信号 : 4-20mA
工作电源: AC220V
三.安装方法
ZDY-J 型均流传感器的外壳采用阻燃绝缘材料制成,可以直接卡装在各个整流元件输出端连接铜板(或铝板)上。整流柜内每个整流元件处安装一个 ZDY-J 型均流传感器,其输出信号由专用屏蔽电缆汇集到 ZJ-1 型均流测试仪。 ZJ-1 型均流测试仪可以装在整流柜处或控制室。
