ZDB-03 型逆流保护装置

1. 概述

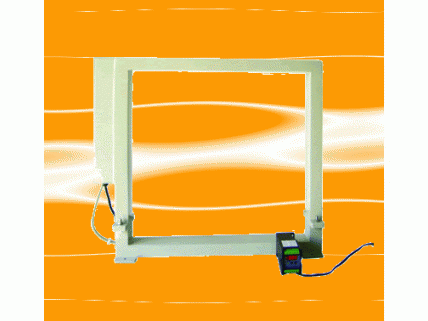

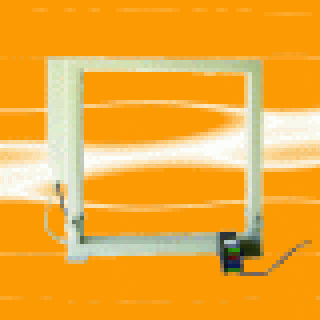

                                                                                图（一）逆流保护装置

          逆流保护装置主要有两种保护功能 , 即逆流保护功能和正向过流保护功能。该装置由专门设计的逆流专用传感器、逆流检测仪及专用电缆组成。在两台或以上整流机组并列供电系统中，如果某分台直流母线或整流装置内部直流母排出现短路故障时，往往会造成总母线向该故障点回馈电流，即形成逆流。特别是在直流电压较高的情况下，会形成很大的逆流，使故障扩大 , 甚至爆炸 , 造成更大的损失。ZDB-03 型逆流保护装置是有效防止因逆流而造成事故扩大的一种直流大电流逆流保护装置，可以作为各分台直流母线和整流装置内部直流母排短路故障时的直流后备保护元件 , 同时可以检测正向过电流 , 在 100%-150% 范围内报警。ZDB 型逆流保护装置最初于 1995 年应用于铜冶炼行业中。后来，有些铝冶炼行业出现的逆流事故较多，甚至有个别出现了爆炸事故，因此 ZDB 型逆流保护装置也被广泛应用到了铝冶炼行业中。特别是使用本公司生产的 ZDY-N 型传感器的单位，有很多根据设计要求投入使用。

         针对铝电解大电流出现的逆流故障现象，我公司在原有的逆流保护技术基础上 , 又研制出 ZDB-03 型这一新型的逆流保护装置。经过现场使用证明 , 只要按要求正确安装使用， ZDB-03 型逆流保护装置动作准确可靠。

2 ．工作原理

     ZDB-03 型逆流保护装置检测其专用传感器安装处的电流方向，当出现与正向电流 10% 等值的逆向电流时，逆流检测仪有输出信号去跳闸回路 ; 当出现逆流故障时，逆流检测仪可以直接启动交流侧（网侧）的微机保护回路（或继电保护回路），使交流侧（网侧）相应断路器分断，切断故障电流 ;ZDB-03 型逆流保护装置还可以同时与正向传感器连接，当出现正向过流时，可以有信号输出去报警回路 , 在 100%-150% 范围内可调节。见图 ( 二 )

图 ( 二 ) ZDB-03 型 逆流保护装置工作原理示意图

3. 技术指标

产品型号： ZDB-03 ；

工作电源：～ 220V ± 10%;

准确度： 1% ；

保护定值：逆流 1KA-9KA 可调；过流 100%-150% 可调 ;

输入：逆流专用传感器的检测信号 ;

正向直流大电流传感器的检测信号 0-1V （或 0-5V ）；

输出：逆流， 2 个常开接点，带负荷能力 : 交流 2A ，～ 220V, 直流 0.4A ， 220V,

正向过流 100%-150%, 一个常开接点，带负荷能力 : 交流 2A ，～ 220V, 直流 0.4A ， 220V ；

响应时间： <10 m s ；
